Hochmomentschrauber bis 42000 Nm | EF Serie | Alkitronic

Drehmomentbereich von 430 bis 42000 Nm

Anwendungen / alkitronic® specials

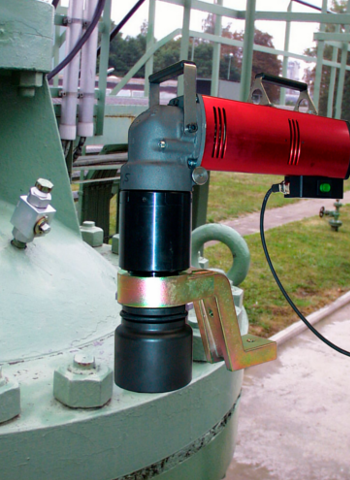

  • alkitronic®EF-A in abgewinkelter Bauart mit hohem Bedienkomfort bei beengten Platzverhältnissen von 900 Nm bis 9.800 Nm
  • Gleichbleibende Drehmomentgenauigkeit in allen internationalen Stromnetzen.
  • Exaktes Abschaltdrehmoment beim Betrieb an spannungsregulierten Mobilaggregaten.

  • Qualitätsverschraubungen mit Drehmoment- / Drehwinkelverfahren.
  • Innovativer Motorschutz mit automatischer Abschaltung zur Sicherung der Verschraubungsqualität.
  • Intelligente prozessorgesteuerte Abschaltelektronik für eine konstant exakte Reproduktion des vorgewählten Drehmomentes.
  • Wiederholabschaltgenauigkeit ± 2% bei gleichem Schraubfall.
  • Außerordentlich robustes Motorgehäuse (Aluminiumlegierung).

Technische Daten

Modelle
Modellübersicht
Drehzahl
0.7 - 10 U/min
Drehmomentbereiche
(nm)

430 - 2700 / 500 - 3100 / 900 - 4300 / 1150 - 6200 / 200 - 7800 / 2050 - 9500 / 3500 - 20600 / 6200 - 42000

Gewicht ohne DMA
13 - 62 kg
Antriebsarten
1" Vierkant-Antriebsspindel
1 1/2" Vierkant-Antriebsspindel
2 1/2" Vierkant-Antriebsspindel

Vorteile

  • Gefahrloses und unterbrechungsfreies Arbeiten bei jedem Wetter (Feuchtigkeit, Regen) - dank optionaler Schutzart IP54.
  • Geringe laufende Kosten: Wartungsfreier, verschleißarmer und bürstenloser Synchronmotor mit exzellentem Wirkungsgrad.
  • Hohe Montagegeschwindigkeit, bis zu dreimal schneller als herkömmliche elektrische Drehmoment-Abschaltschraube
  • Permanent höhere Verschraubungsqualität gegenüber ratschenden Schraubwerkzeugen durch kontinuierlich drehendes Verschrauben
  • Permanent höhere Verschraubungsqualität gegenüber ratschenden Schraubwerkzeugen durch kontinuierlich drehendes Verschrauben

Anwendungen

Die Elektrischen Drehmomentschrauber alkitronic® EF / EFW bieten Drehmomente von 430 bis 42000 Nm. Durch die gleichbleibende Drehmomentgenauigkeit in allen internationalen Stromnetzen 100-253 V / 45-66 Hz ist kein Kontrollaufwand nötig und ein exaktes Abschalt- drehmoment beim Betrieb an Spannungsregulierten Mobilaggregaten ist gegeben. Die Modelle EFW Serie sind in abgewinkelter Bauart mit hohem Bedienkomfort bei beengten Platzverhältnissen ausgelegt.

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Alkitronic

Video

Model Drehmoment (Nm) Drehzahl (U/min) Gewicht (kg.) Drive Type (in.)
EF 250 430-2700 14 13 1" Vierkant
EF 300 500-3100 12 14 1" Vierkant
EF 450 900-4300 8 14,5 1 1/2" Vierkant
EF 600 1150-6200 7 16 1 1/2" Vierkant
EF 800 2000-7800 4 19,5 1 1/2" Vierkant
EF 1000 2050-9800 3 27 1 1/2" Vierkant
EF 2000 3500-20600 1 60 2 1/2" Vierkant
EF 4000 6200-42000 0,6 62 2 1/2" Vierkant
Model Drehmoment (Nm) Drehzahl (U/min) Gewicht (kg.) Drive Type (in.)
EFW 250 430-2700 14 13,5 1" Vierkant
EFW 300 500-3100 12 13,5 1" Vierkant
EFW 450 900-4300 8 15,5 1 1/2" Vierkant
EFW 600 1150-6200 7 17,5 1 1/2" Vierkant
EFW 800 2000-7800 4 20 1 1/2" Vierkant
EFW 1000 2050-9800 3 27 1 1/2" Vierkant
* Beim Lösen einer Verschraubung kann ein bis zu 20% höheres Drehmoment (Lösemoment) benötigt werden. Gerne beraten wir Sie bei der Auswahl.
